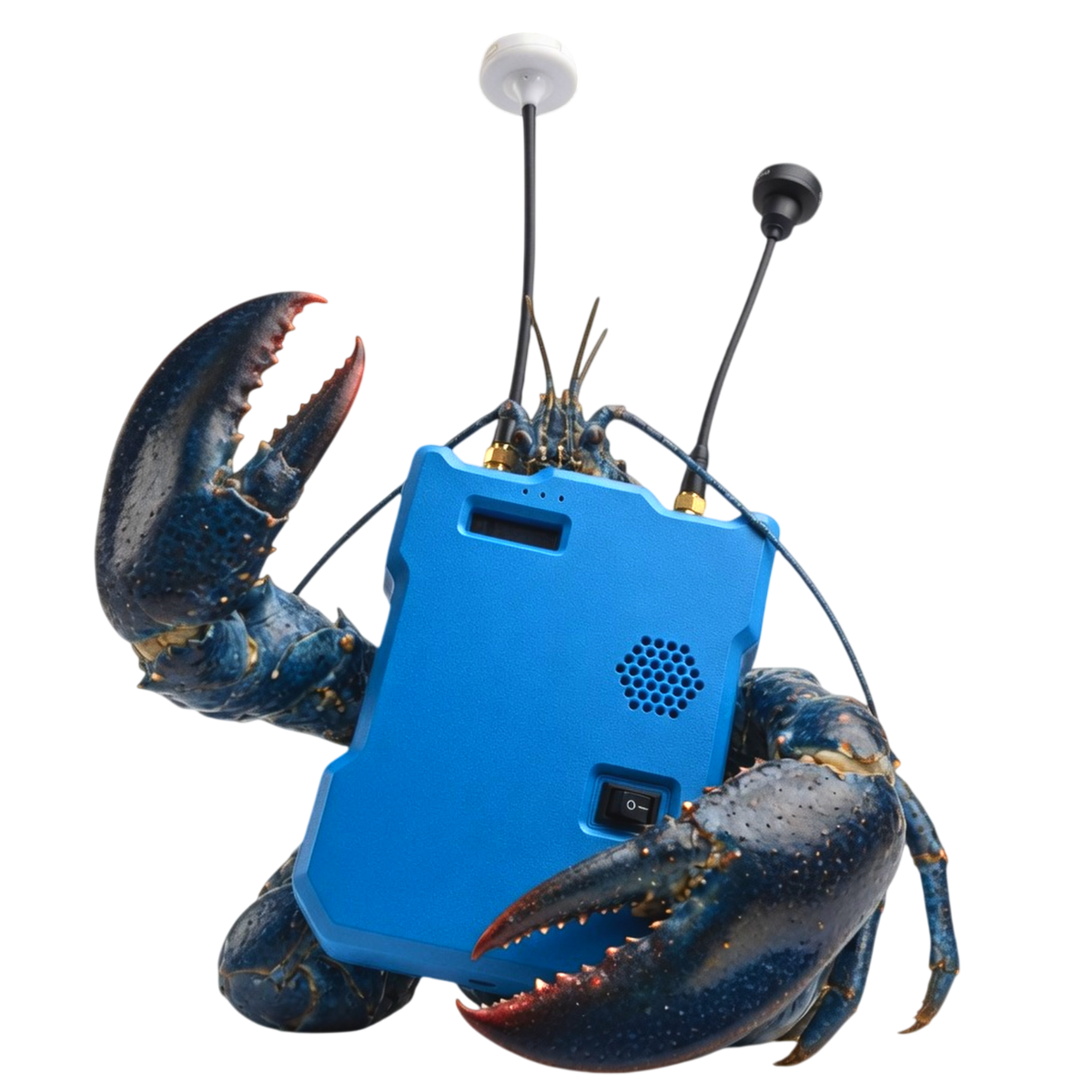

Клешня

Відео-РЕБ нового покоління. Бачить дрон по відеосигналу за 2.5 секунди — і миттєво забиває йому канал.

ДИСТАНЦІЯ

5+км

ДЕТЕКЦІЯ

2.5сек

VTX

10Вт

00 / device· 4.9 GHz· 5.8 GHz

01 / ттх

Технічні характеристики

data · v1.0 · 2026

АКБ

4Sінтегрований

Li-ion збірка всередині корпусу — без зовнішніх батарейних блоків.

Детекція

55годин

Час автономної роботи у режимі пасивної детекції відеосигналу.

Подавлення

2години

Безперервна робота VTX-завади на повній потужності 10 Вт.

Маса

343г · без АКБ

Сухий корпус з антенами та електронікою — без батарейного модуля.

VTX потужність

10Ватт

Вихідна потужність відеопередавача завади в робочому діапазоні.

Час детекції

2.5секунди

Розпізнавання саме відеосигналу дрона, а не RSSI — без хибних спрацювань.

02a / частоти

Робочі діапазони

bands · active + r&d

«Клешня» класифікує відеопотік у активному діапазоні й точково глушить його джерело. Робочі смуги задаються апаратною модифікацією — базова версія покриває найпоширеніші FPV-канали, розширення в розробці.

спектр · GHz

3.0

4.0

5.0

6.0

7.0

8.0

4.9

5.8

3.3

7.0

у роботі · active

4.9GHz

5.8GHz

у розробці · R&D

3.3GHz

7.0GHz

прототипування апаратної модифікації

+ модифікація під замовника — інші FPV-діапазони на запит

02 / детекція

Розумне розпізнавання

cycle · scan → detect → lock · 2.5 sec

Класичні РЕБ працюють широкосмуговим барраж-глушінням без класифікації цілі — випромінюють постійно й забивають усе, що потрапляє у смугу. «Клешня» інакше: відеоприймач сканує ефір, мікроконтролер класифікує саме відеопотік FPV-дрона (структуру відеокадрів, а не рівень RSSI). Подавлення вмикається лише за підтвердженою ціллю.

+ класифікація за структурою відео, не за RSSI
+ мінімум хибних спрацювань
+ emcon-friendly — vtx мовчить без цілі

класичний реб · barrage

широкосмугове глушіння

без класифікації цілі
постійне випромінювання
демаскує позицію
ризик демаскування при постійному глушенні

клешня · video lock

тільки по цілі

+ класифікує відеосигнатуру
+ vtx у тиші без цілі
+ emcon-safe

RF SPECTRUM · FPV VIDEO BANDRBW 1 MHz · NOISE FLOOR −92 dBm

TARGET · 5745 MHz · BW 18 MHzФАЗА · СКАНФАЗА · ДЕТЕКЦІЯ ВІДЕОФАЗА · ЦІЛЬ ЗАХОПЛЕНАVTX 10W · STBY

DETECT CYCLET+ 0.0s

01T · 0.0с

T · 0.0с

СКАН

VRX безперервно прочісує FPV-діапазони. У ефірі лише шум — VTX мовчить.

02T · 1.2с

T · 1.2с

ДЕТЕКЦІЯ ВІДЕО

Стабільна сигнатура відеопотоку в ефірі — мікроконтролер класифікує саме структуру FPV-відео (послідовність кадрів), а не випадковий сплеск.

03T · 2.5с

T · 2.5с

ЦІЛЬ ЗАХОПЛЕНА

Частоту зафіксовано. 10 Вт VTX вмикається точково в той самий канал — суцільна завада тільки по цілі.

03 / дистанція

Ефективність подавлення

plan view · station ↔ operator · residual control

Радіус подавлення «Клешні» залежить від відстані станція ↔ оператор. Чим далі ворожий пілот, тим ширший «острівець» залишкового контролю навколо нього: на 2 км — ~100 м, на 3 км — ~700 м, на 5 км — ~1700 м. Нижче — три польові тести з FPV-камери дрона.

польові тести · fpv-камера дрона

Дистанція подавлення залежить від співвідношення РЕБ ↔ дрон ↔ оператор. Чим далі ворожий дрон від свого пілота — тим більший радіус зриву відеоканалу.

ст→оп · 2 кмR ≤ 100 м
